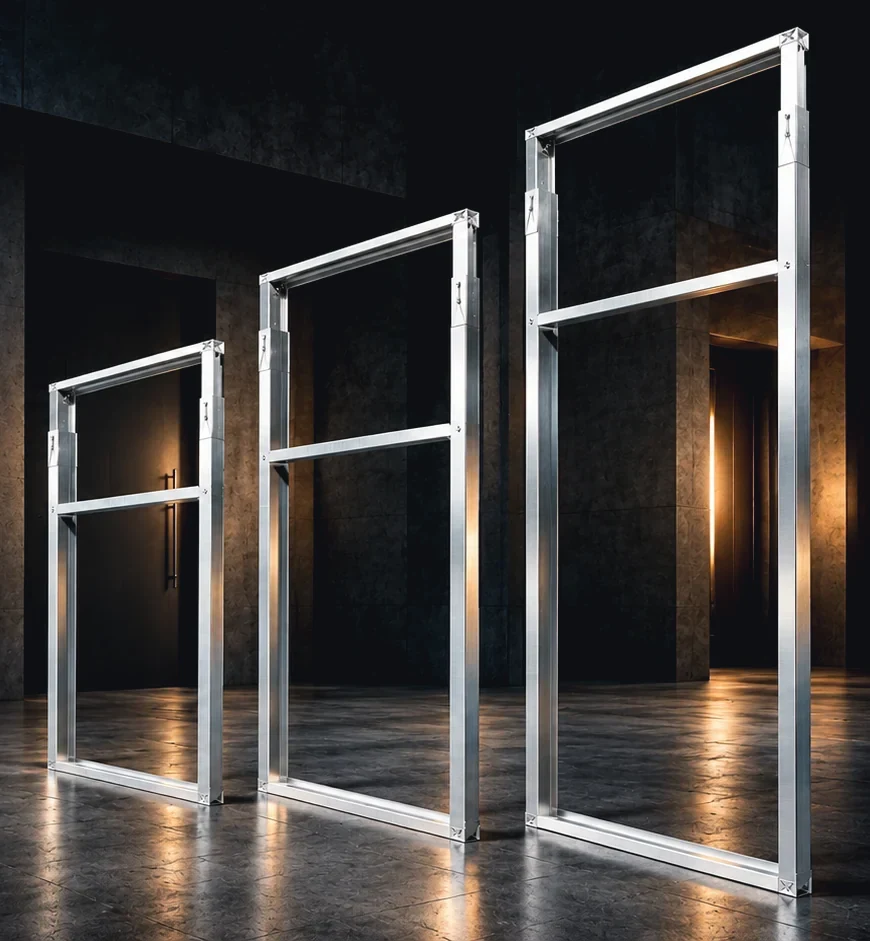

VARYX DOOR EXTERIOR — teleskopický dveřní rám, 3 výšky a 4 světlosti

Tři výšky.
Čtyři světlosti.

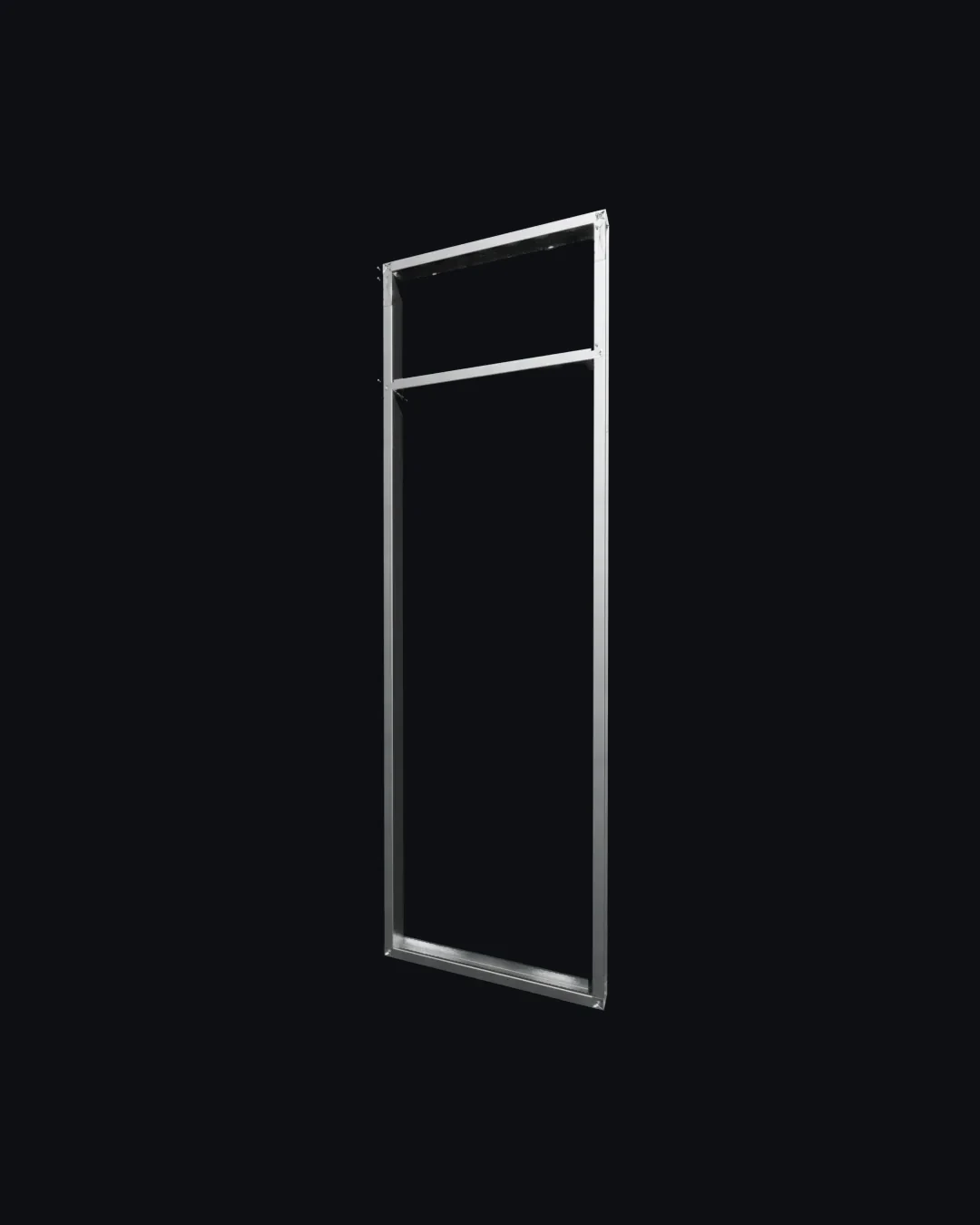

Dveřní rám se vyrábí ve třech výškách a v každé z nich ve čtyřech světlostech průchodu 800 · 900 · 1 000 · 1 100 mm. Rám má pevnou šířku a výškově se dorovná teleskopem stojek, takže sedne přesně na otvor.

Světlost

VARYX DOOR EXTERIOR · C89

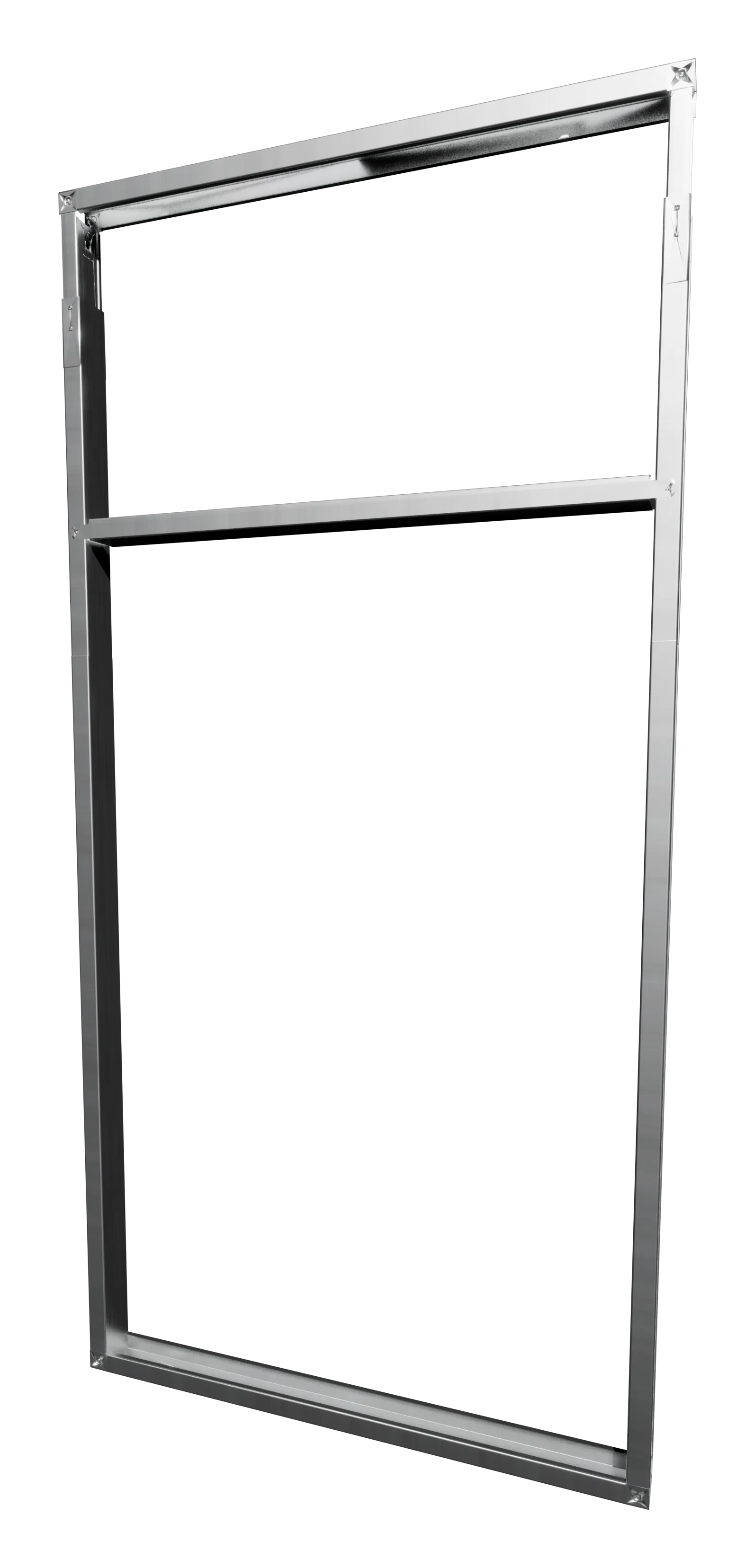

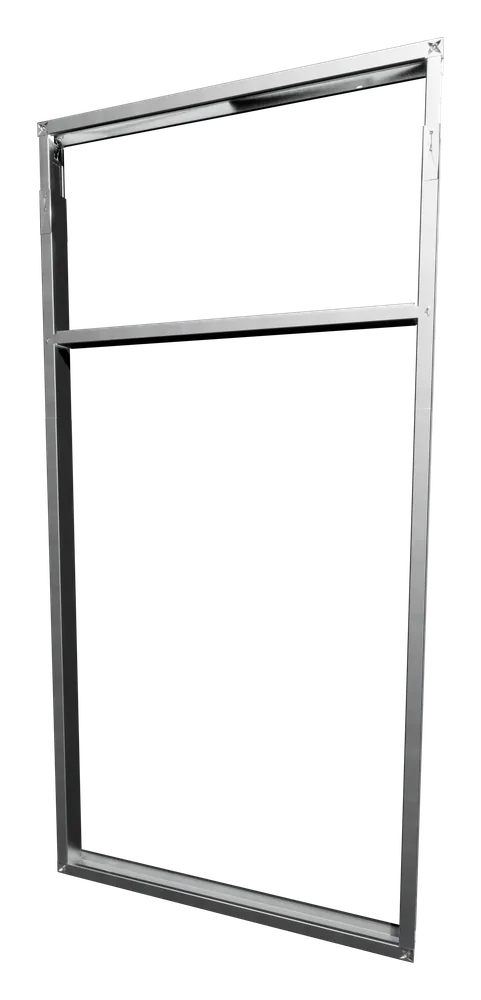

Výška 2 450 mm

Rám této výšky dodáváme ve čtyřech světlostech průchodu: 800 · 900 · 1 000 · 1 100 mm.

Světlost: 800 · 900 · 1 000 · 1 100 mm
Vnější šířka: 882 · 982 · 1 082 · 1 182 mm
Plech: 1,15 mm
Profil: C89
Hmotnost: 12,69 · 13,18 · 13,67 · 14,16 kg

Identifikační QR kód výrobku VARYX DOOR EXTERIOR, světlost 800 mm, výška 2 450 mm — 800 mm

Identifikační QR kód výrobku VARYX DOOR EXTERIOR, světlost 900 mm, výška 2 450 mm — 900 mm

Identifikační QR kód výrobku VARYX DOOR EXTERIOR, světlost 1 000 mm, výška 2 450 mm — 1 000 mm

Identifikační QR kód výrobku VARYX DOOR EXTERIOR, světlost 1 100 mm, výška 2 450 mm — 1 100 mm

Ke stažení

Světlost 800 mm Karta výrobku · Záruční podmínky · Prohlášení o vlastnostech a CE
Světlost 900 mm Karta výrobku · Záruční podmínky · Prohlášení o vlastnostech a CE
Světlost 1 000 mm Karta výrobku · Záruční podmínky · Prohlášení o vlastnostech a CE
Světlost 1 100 mm Karta výrobku · Záruční podmínky · Prohlášení o vlastnostech a CE

Prohlášení výrobce

VARYX DOOR EXTERIOR · C89

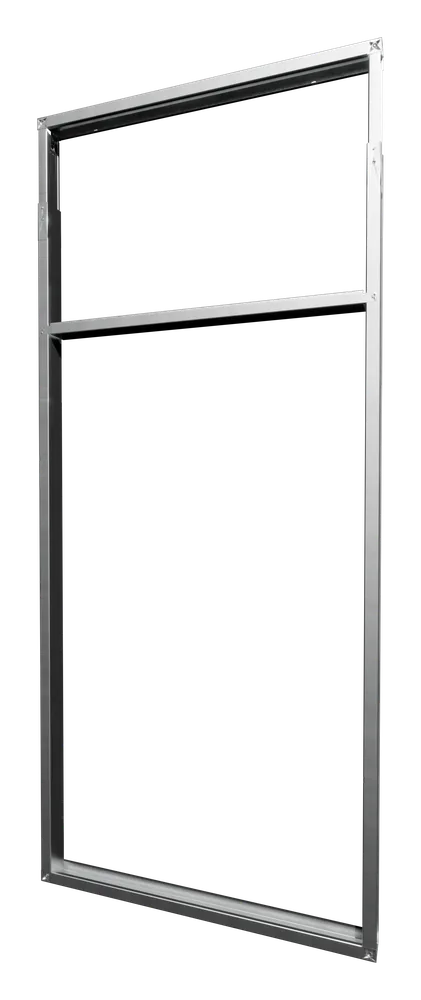

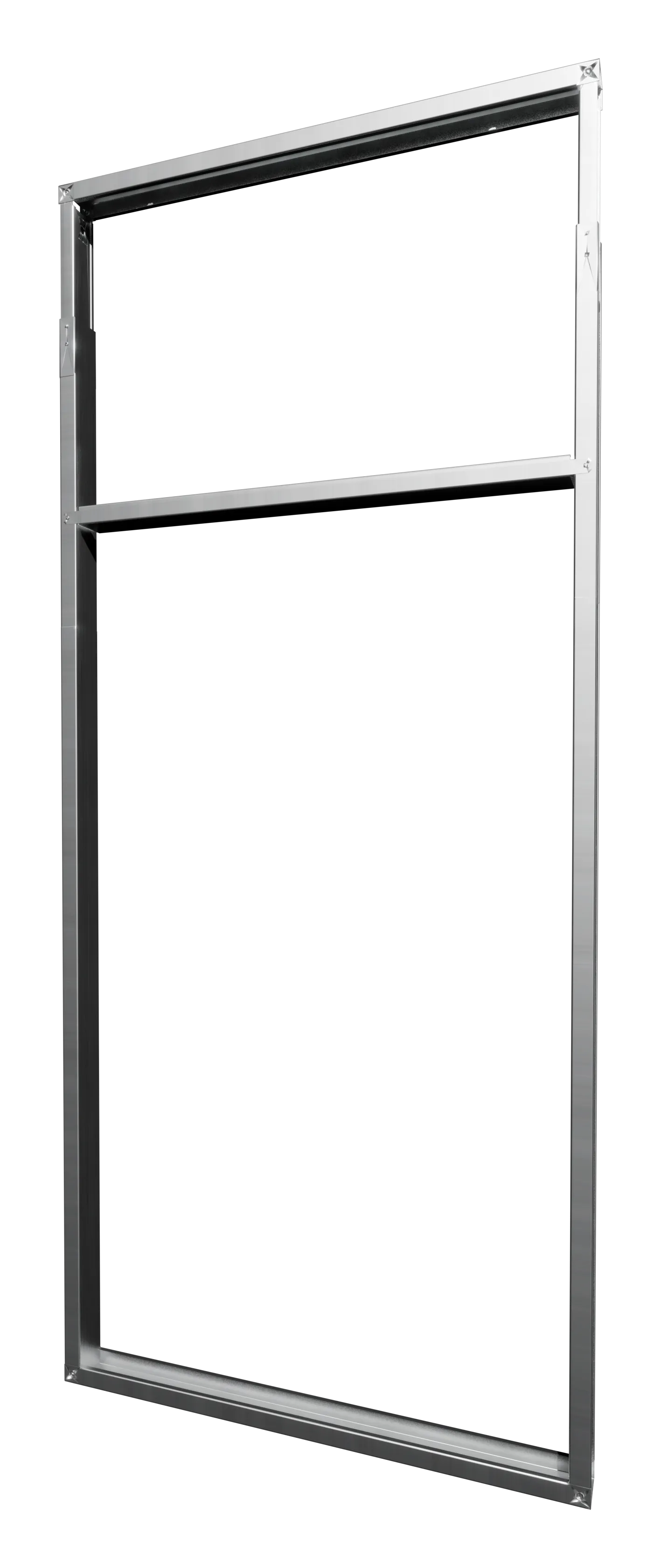

Výška 2 750 mm

Rám této výšky dodáváme ve čtyřech světlostech průchodu: 800 · 900 · 1 000 · 1 100 mm.

Světlost: 800 · 900 · 1 000 · 1 100 mm
Vnější šířka: 882 · 982 · 1 082 · 1 182 mm
Plech: 1,15 mm
Profil: C89
Hmotnost: 13,36 · 13,85 · 14,34 · 14,83 kg

Identifikační QR kód výrobku VARYX DOOR EXTERIOR, světlost 800 mm, výška 2 750 mm — 800 mm

Identifikační QR kód výrobku VARYX DOOR EXTERIOR, světlost 900 mm, výška 2 750 mm — 900 mm

Identifikační QR kód výrobku VARYX DOOR EXTERIOR, světlost 1 000 mm, výška 2 750 mm — 1 000 mm

Identifikační QR kód výrobku VARYX DOOR EXTERIOR, světlost 1 100 mm, výška 2 750 mm — 1 100 mm

Ke stažení

Světlost 800 mm Karta výrobku · Záruční podmínky · Prohlášení o vlastnostech a CE
Světlost 900 mm Karta výrobku · Záruční podmínky · Prohlášení o vlastnostech a CE
Světlost 1 000 mm Karta výrobku · Záruční podmínky · Prohlášení o vlastnostech a CE
Světlost 1 100 mm Karta výrobku · Záruční podmínky · Prohlášení o vlastnostech a CE

Prohlášení výrobce

VARYX DOOR EXTERIOR · C89

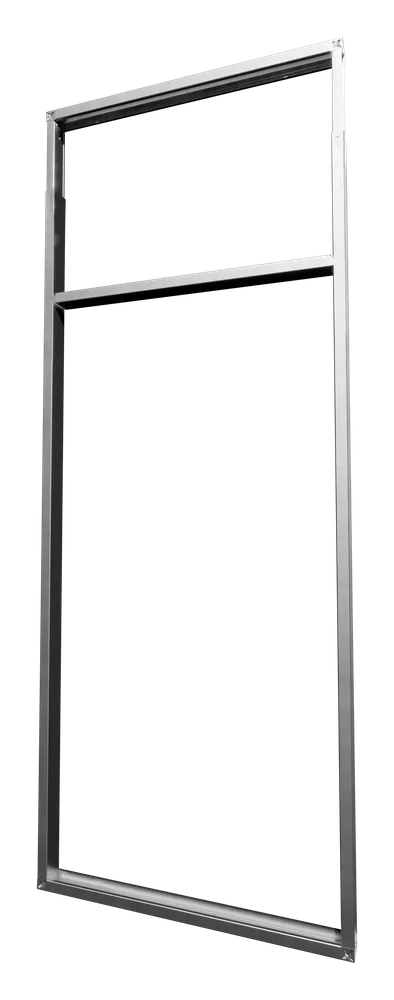

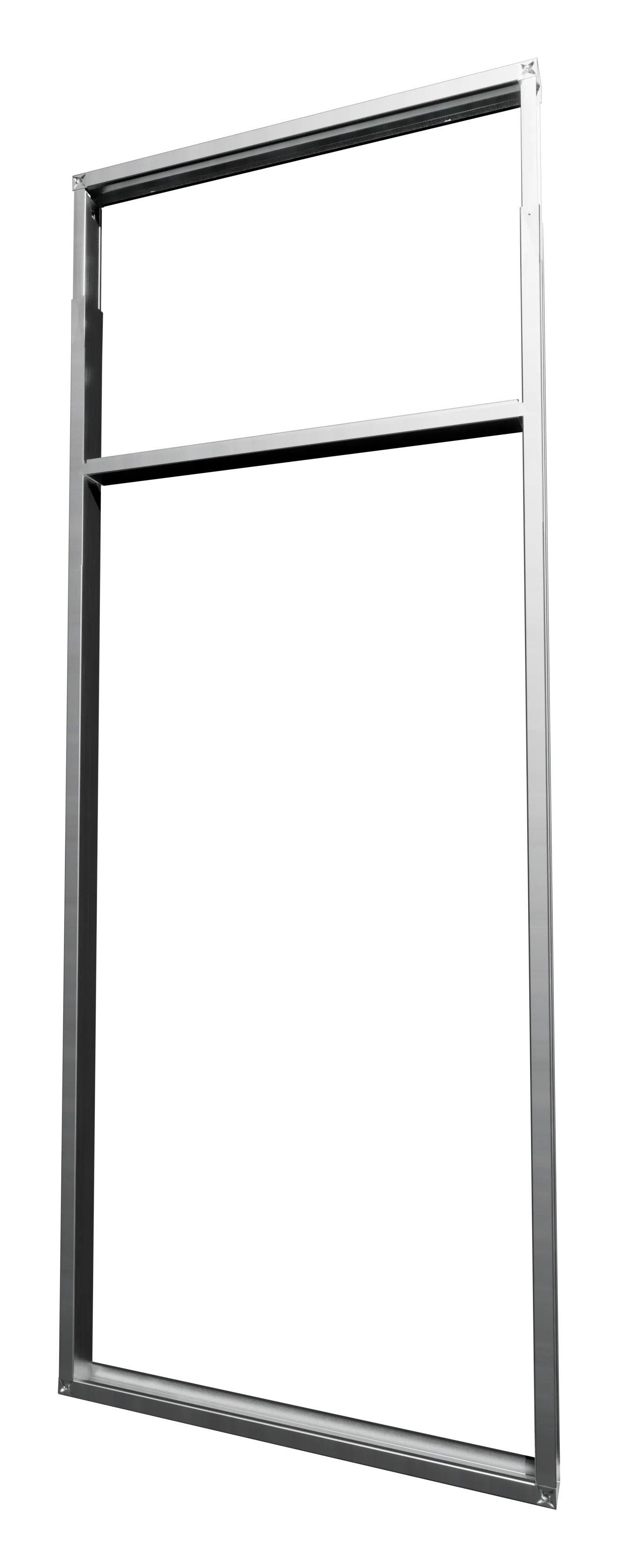

Výška 3 080 mm

Rám této výšky dodáváme ve čtyřech světlostech průchodu: 800 · 900 · 1 000 · 1 100 mm.

Světlost: 800 · 900 · 1 000 · 1 100 mm
Vnější šířka: 882 · 982 · 1 082 · 1 182 mm
Plech: 1,15 mm
Profil: C89
Hmotnost: 14,36 · 14,85 · 15,34 · 15,83 kg

Identifikační QR kód výrobku VARYX DOOR EXTERIOR, světlost 800 mm, výška 3 080 mm — 800 mm

Identifikační QR kód výrobku VARYX DOOR EXTERIOR, světlost 900 mm, výška 3 080 mm — 900 mm

Identifikační QR kód výrobku VARYX DOOR EXTERIOR, světlost 1 000 mm, výška 3 080 mm — 1 000 mm

Identifikační QR kód výrobku VARYX DOOR EXTERIOR, světlost 1 100 mm, výška 3 080 mm — 1 100 mm

Ke stažení

Světlost 800 mm Karta výrobku · Záruční podmínky · Prohlášení o vlastnostech a CE
Světlost 900 mm Karta výrobku · Záruční podmínky · Prohlášení o vlastnostech a CE
Světlost 1 000 mm Karta výrobku · Záruční podmínky · Prohlášení o vlastnostech a CE
Světlost 1 100 mm Karta výrobku · Záruční podmínky · Prohlášení o vlastnostech a CE

Prohlášení výrobce

Složený a zabalený.
Bez mokrých procesů na stavbě.

Rám se veze ve složeném stavu zabalený ve fólii, spojovací materiál pro montáž je přibalený v krabičkách. Rám uveze a osadí dvojice montážníků bez jeřábu. Hmotnost rámu včetně spojovacího materiálu je 12,69 až 15,83 kg podle světlosti a výšky.

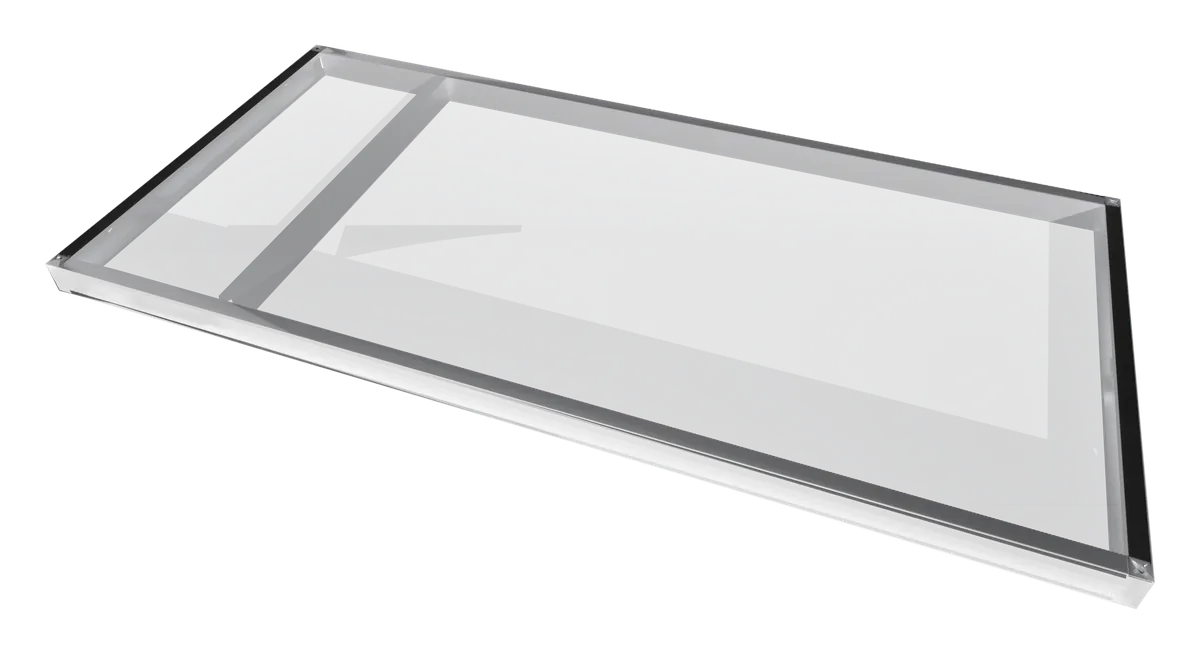

Zabalený dveřní rám VARYX DOOR EXTERIOR ve fólii s přibalenými krabičkami spojovacího materiálu — Balíček — předsmontovaný rám

Rozložený balíček VARYX DOOR EXTERIOR — svazek dílů rámu ve fólii s krabičkami spojovacího materiálu — Balíček — rozložený rám

Rám v číslech.
Tři výšky vedle sebe.

Parametr	2 450 mm	2 750 mm	3 080 mm
Výška rámu	2 450 mm	2 750 mm	3 080 mm
Světlost průchodu	800 · 900 · 1 000 · 1 100 mm	800 · 900 · 1 000 · 1 100 mm	800 · 900 · 1 000 · 1 100 mm
Vnější šířka rámu	882 · 982 · 1 082 · 1 182 mm	882 · 982 · 1 082 · 1 182 mm	882 · 982 · 1 082 · 1 182 mm
Tloušťka plechu	1,15 mm	1,15 mm	1,15 mm
Profil	C89 × 41 × 1,15 mm	C89 × 41 × 1,15 mm	C89 × 41 × 1,15 mm
Hmotnost rámu (světlost 800 · 900 · 1 000 · 1 100 mm)	12,69 / 13,18 / 13,67 / 14,16 kg	13,36 / 13,85 / 14,34 / 14,83 kg	14,36 / 14,85 / 15,34 / 15,83 kg
Výška ve složeném (přepravním) stavu	2 291 mm	2 491 mm	2 791 mm
Jmenovité vysunutí svislých teleskopických profilů	200 mm	300 mm	330 mm
Rezerva dalšího vysunutí na stavbě	130,23 mm	30,23 mm	0,23 mm
Spojovací materiál	20× VRUT-XDrive-F-DP 10g×19 (8× z výroby, 12× přibaleno)	20× VRUT-XDrive-F-DP 10g×19 (8× z výroby, 12× přibaleno)	20× VRUT-XDrive-F-DP 10g×19 (8× z výroby, 12× přibaleno)

Ocel S350GD, povrchová ochrana Z275, profil řady C89. Světlost = čistá šířka průchodu mezi stojkami; vnější šířka rámu = světlost + 82 mm. Hodnoty z technických listů výrobků VÝROBNY SKYMAX, dokumentace zmrazena 6. 9. 2026.

Výrobek s papíry.
Ne jen kus oceli.

Ke každé variantě rámu je vedená úplná dokumentace. Část je veřejná, zbytek předáváme s dodávkou nebo na vyžádání k projektu.

Karta výrobku

Technický list

Montážní návod

Montážní podmínky

Podmínky manipulace a skladování

Statické posouzení

Prohlášení o vlastnostech a CE

Prohlášení výrobce

Záruční podmínky

Dodací list

Identifikační QR kód výrobku

3D model (IFC) pro projektanty
