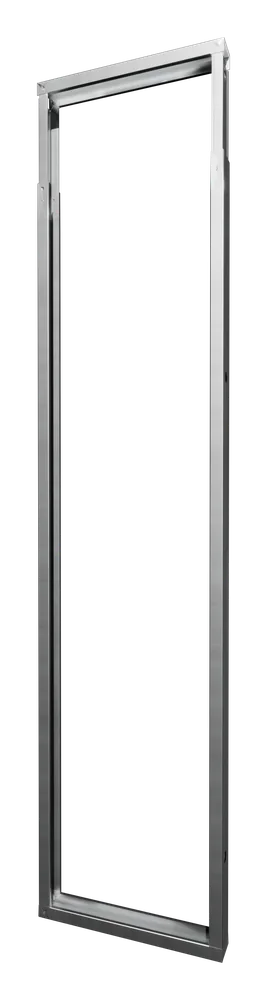

VARYX WALL 625 · C89
625 mm
- Výška
- 2 780 mm
- Hmotnost
- 11,16 kg
- Profilů
- 6
- Tloušťka
- 89 mm
Základní stěnový dílec systému VARYX WALL — teleskopický ocelový rám z profilů C89 v rastru 625 mm.
Plné panely VARYX WALL
Panel má pevnou šířku a výškově se teleskopuje. Stěna vzniká řazením panelů vedle sebe a jejich vzájemným sešroubováním — šířky se proto sčítají v rastru 625 mm.

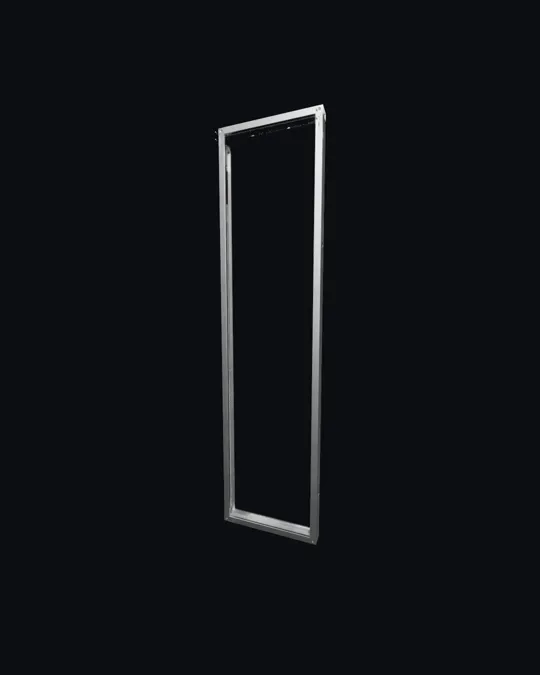

VARYX WALL 625 · C89

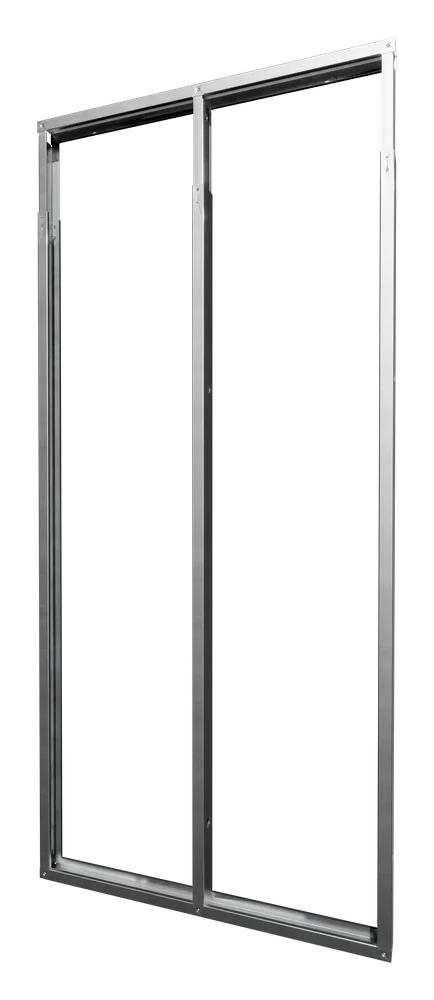

VARYX WALL 1250 · C89

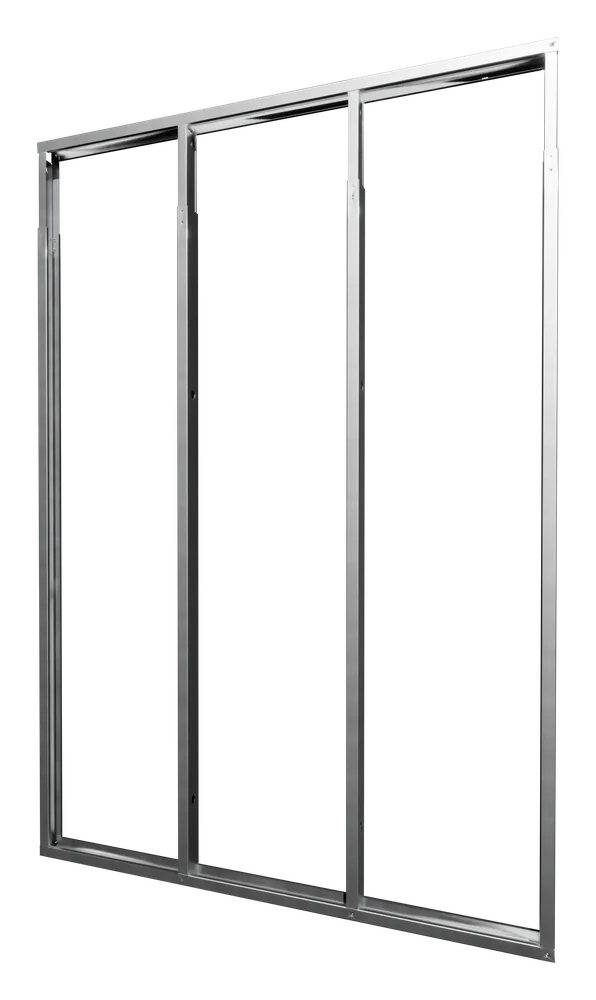

VARYX WALL 1875 · C89

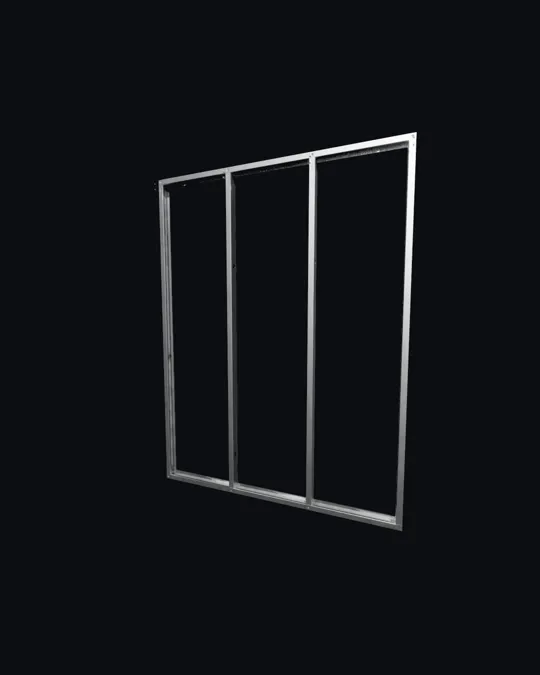

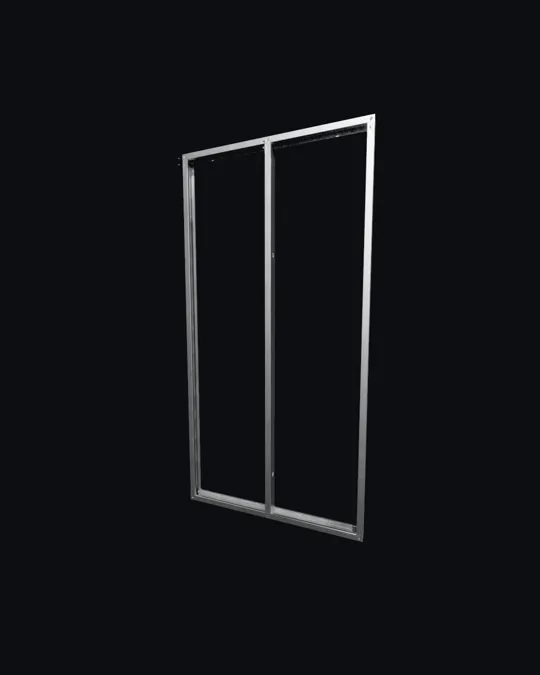

Jak se panel přizpůsobí
Svislé teleskopické profily se v hlavách panelu vysunou ke stropní konstrukci, panel se přikotví a nastavená výška se zafixuje přibalenými vruty v montážních otvorech. Panel pak drží nastavený rozměr a plní svou funkci v konstrukci.
Parametry
Hodnoty platí pro výšku 2 780 mm; přepínač výšky výše je přepočítá. Hmotnost je spočítaná z objemů modelu (ocel 7 850 kg/m³) a je bez kotevního materiálu, který se dodává dle zakázky.
| Parametr | 625 mm | 1 250 mm | 1 875 mm |
|---|---|---|---|
| Šířka panelu (pevná) | 625 mm | 1 250 mm | 1 875 mm |
| Výška varianty (roztažený stav) | 2 780 mm | 2 780 mm | 2 780 mm |
| Tloušťka panelu (řada C89) | 89 mm | 89 mm | 89 mm |
| Hmotnost výrobku | 11,16 kg | 17,76 kg | 25,08 kg |
| Hmotnost celkem včetně balení | 11,46 kg | 18,26 kg | 25,79 kg |
| Vysunutí teleskopu / min. překryv | 330 / 79,5 mm | 330 / 79,5 mm | 330 / 79,5 mm |
| Počet profilů | 6 | 8 | 10 |
| Spojovací materiál (VRUT-XDrive-F-DP 10g×19) | 16× | 24× | 32× |
Ocel S350GD (mez kluzu fy = 350 MPa), povrchová ochrana Z275 dle EN 10346, profil C 89 × 41 × 1,15 mm. Výroba dle nařízení (EU) č. 305/2011 v systému řízení výroby podle ČSN EN 1090-1, třída provedení EXC2. Stavební technické osvědčení č. 070-066368. Zdroj hodnot: technické listy výrobků, dokumentace zmrazena 3. 9. 2026.

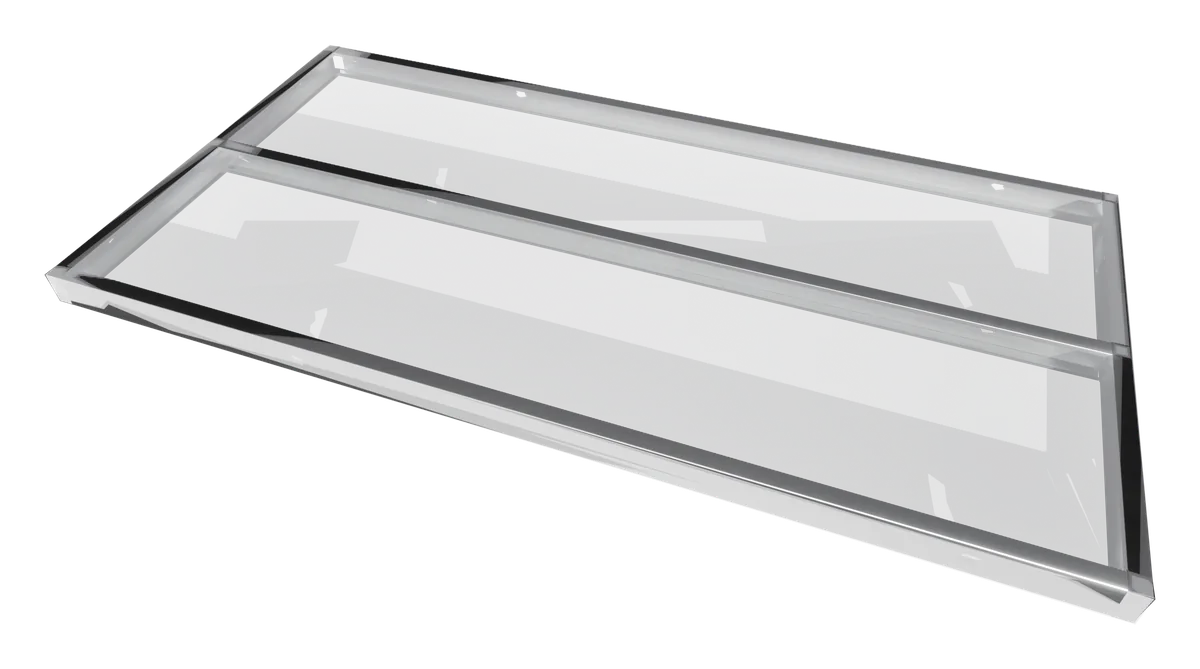

Jak se panely vezou

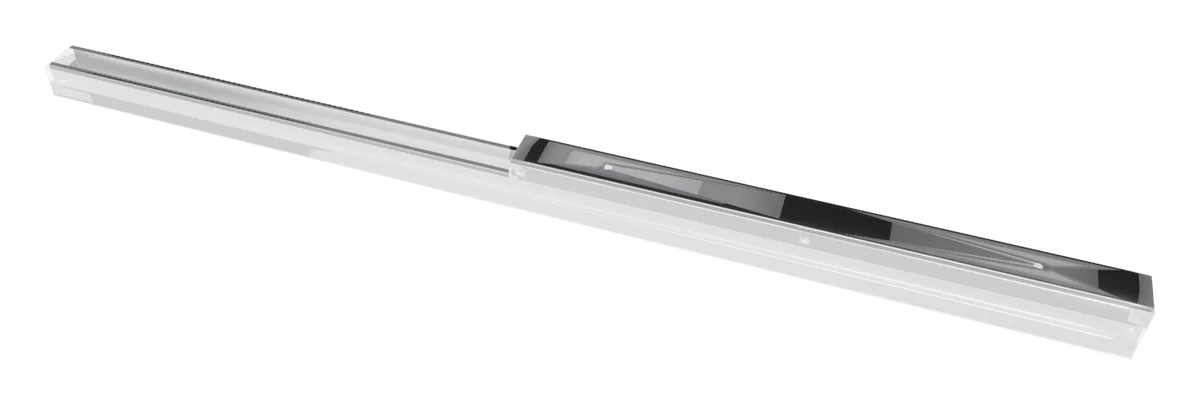

Panel se veze ve složeném stavu zabalený ve fólii, spojovací materiál pro montáž je přibalený v krabičkách. U panelu 1 250 mm ve výšce 2 780 mm je hmotnost výrobku 17,76 kg a včetně balení 18,26 kg — panel tedy uveze a osadí dvojice montážníků bez jeřábu.
Co k panelu patří
Ke každé variantě panelu je vedená úplná dokumentace. Část je veřejná, zbytek předáváme s dodávkou nebo na vyžádání k projektu.
Pošlete nám základní projektovou dokumentaci. Prověříme možnost použití systému VARYX WALL a připravíme návrh řešení pro konkrétní objekt.
Chci posoudit projekt
