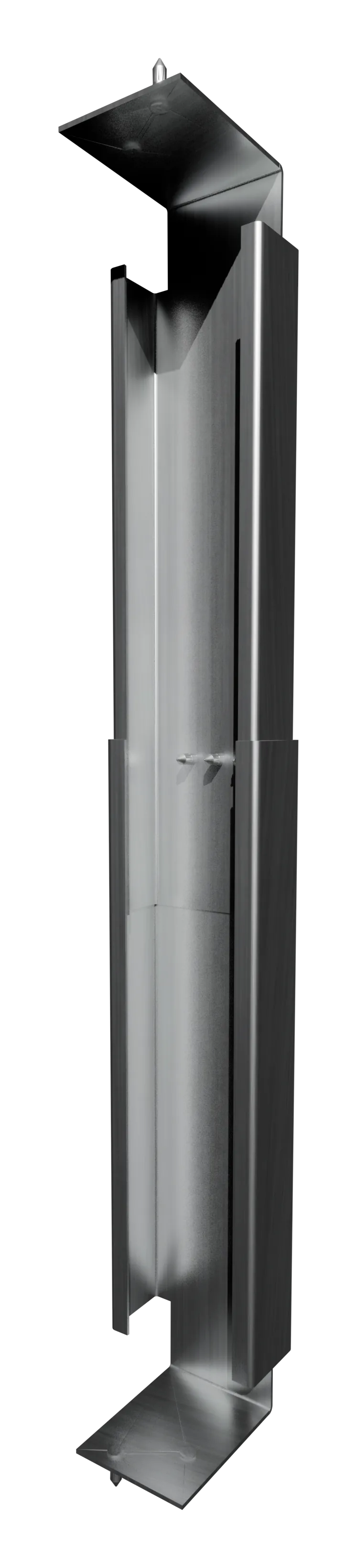

VARYX WALL PROFIL L1 · C89
400–625 mm
Nastavitelná délka sestavy 400 až 625 mm; fixní profil C89 s teleskopickým profilem C85 a patkami s otvory pro vruty.
- Délka
- 400–625 mm
- Výsuv
- 225 mm
- Hmotnost
- 1,18 kg
- Plech
- 1,15 mm
Objednávka — připravujeme
VARYX WALL PROFIL L1, L2 a L3: délkově teleskopické profily řady C89 v plechu 1,15 mm pro napojení, ukončení a atypické okenní a dveřní otvory. Tři velikosti pokryjí délky od 400 do 1 875 mm.
Tři velikosti
Profil se dodává složený a na stavbě se vysune na potřebnou délku. Vruty do montážních otvorů patek a stojiny drží nastavený rozměr. Velikost volte podle délky, kterou potřebujete překlenout: L1 do 625 mm, L2 do 1 075 mm, L3 do 1 875 mm.
VARYX WALL PROFIL L1 · C89
Nastavitelná délka sestavy 400 až 625 mm; fixní profil C89 s teleskopickým profilem C85 a patkami s otvory pro vruty.
Objednávka — připravujeme

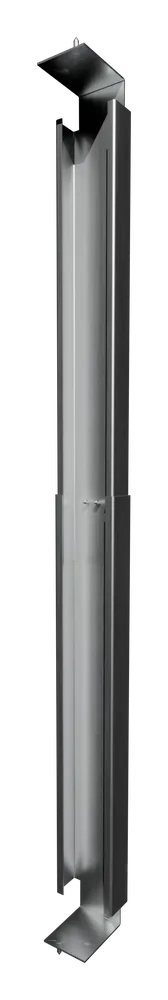

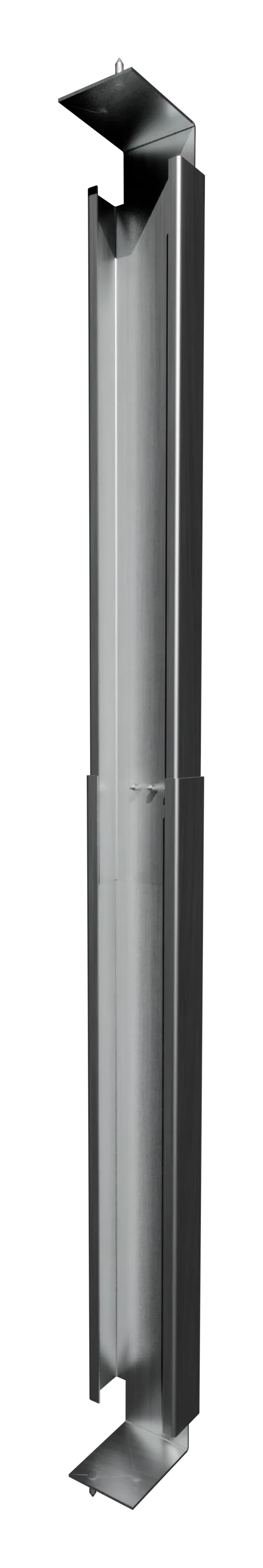

VARYX WALL PROFIL L2 · C89
Nastavitelná délka sestavy 625 až 1 075 mm; fixní profil C89 s teleskopickým profilem C85 a patkami s otvory pro vruty.
Objednávka — připravujeme

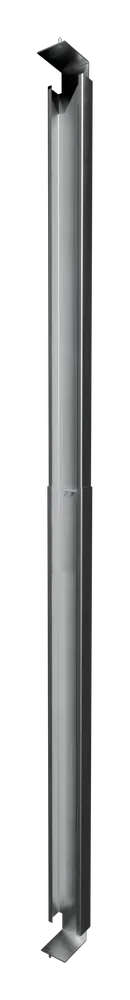

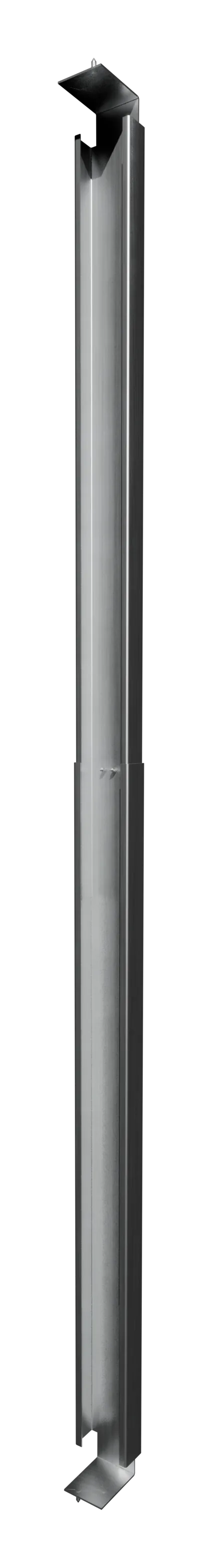

VARYX WALL PROFIL L3 · C89
Nastavitelná délka sestavy 1 075 až 1 875 mm; fixní profil C89 s teleskopickým profilem C85 a patkami s otvory pro vruty.
Objednávka — připravujeme

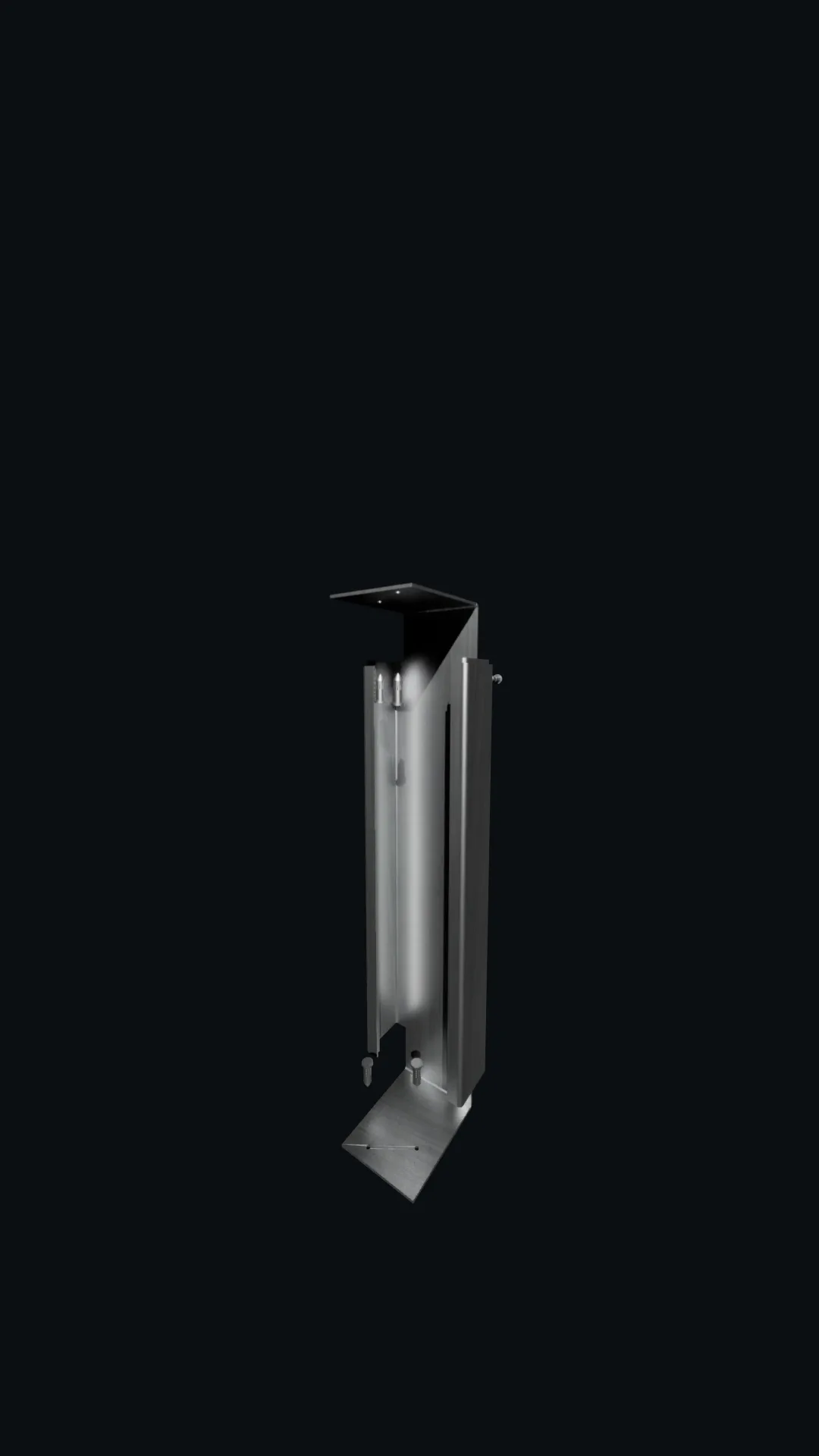

Jak se profil osadí
Profil se veze složený, na stavbě se vytáhne na potřebnou délku a nastavený rozměr se zafixuje vruty v montážních otvorech patek a stojiny. Žádné řezání, žádné mokré procesy.

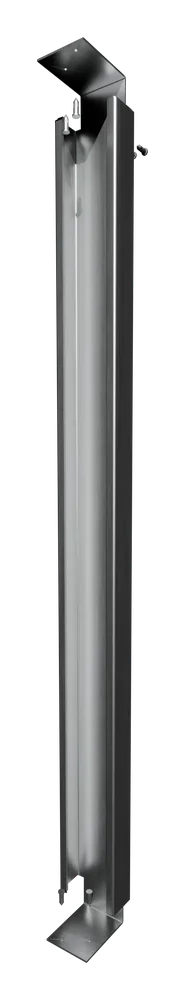

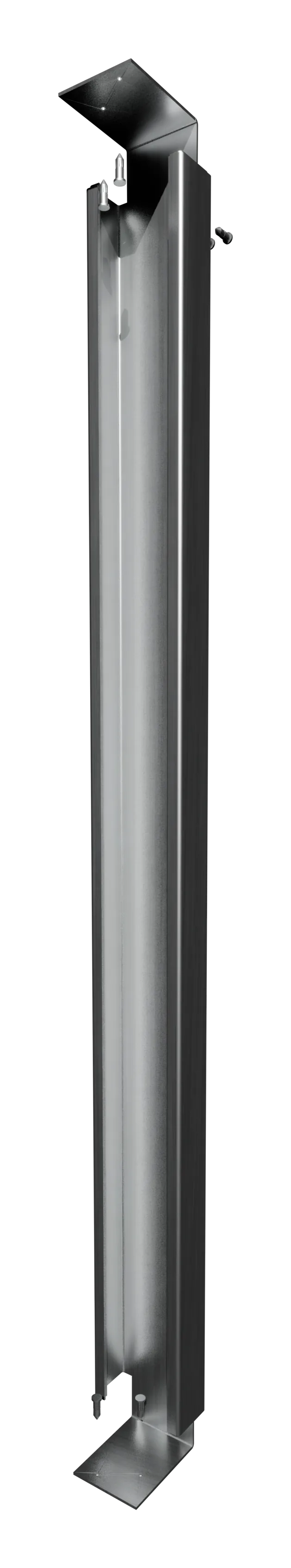

Složený stav

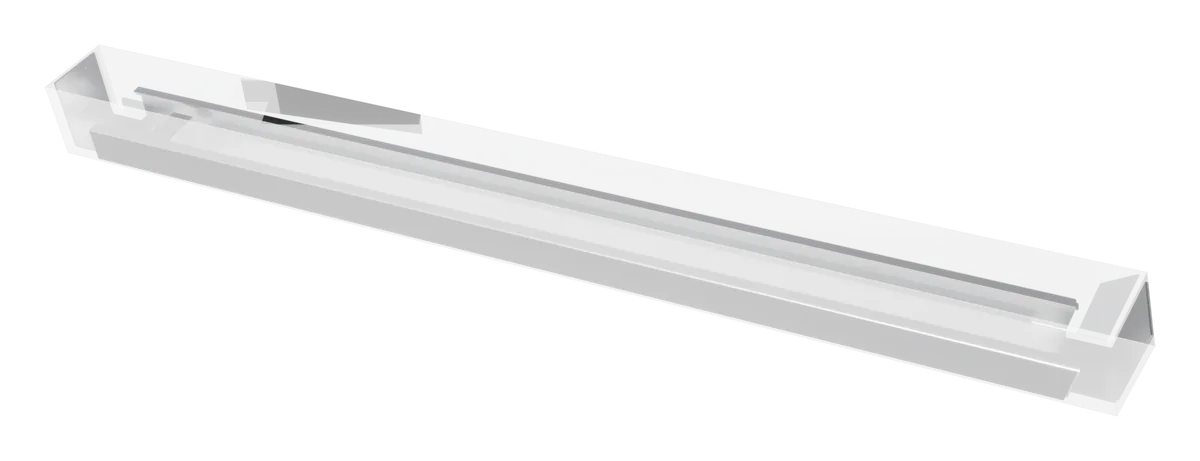

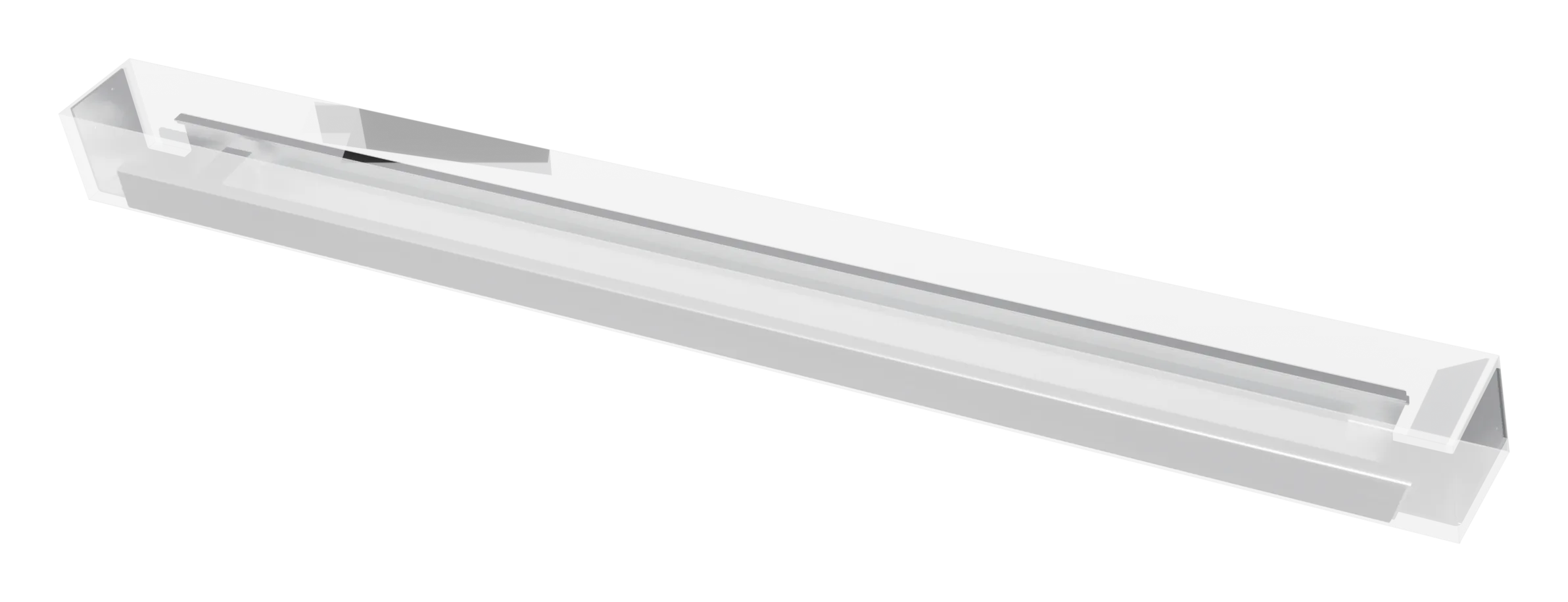

Balíček k dopravě
Kde se používají
Plné panely řeší plochu stěny, vymezovací panel zbytek do 771 mm. Profily VARYX WALL PROFIL pokrývají všechno ostatní: místa, kde je potřeba přesná délka na milimetr.
Technické parametry
| Parametr | L1 | L2 | L3 |
|---|---|---|---|
| Nastavitelná délka sestavy | 400–625 mm | 625–1 075 mm | 1 075–1 875 mm |
| Délka ve složeném stavu | 400 mm | 625 mm | 1 075 mm |
| Délka v roztaženém stavu | 625 mm | 1 075 mm | 1 875 mm |
| Výsuv teleskopického profilu | 225 mm | 450 mm | 800 mm |
| Překryv profilů (maximum / minimum) | 89,4 / 79,5 mm | 89,4 / 79,5 mm | 189,4 / 79,5 mm |
| Šířka sestavy | 89 mm | 89 mm | 89 mm |
| Hloubka sestavy včetně patek | 86 mm | 86 mm | 86 mm |
| Průřez fixního / teleskopického profilu | C 89/41/11,5 / C 85/37/9,5 mm | C 89/41/11,5 / C 85/37/9,5 mm | C 89/41/11,5 / C 85/37/9,5 mm |
| Tloušťka plechu / vnitřní rádius ohybů | 1,15 / 2,00 mm | 1,15 / 2,00 mm | 1,15 / 2,00 mm |
| Vůle teleskopického profilu v korytě (na stranu) | 0,85 mm | 0,85 mm | 0,85 mm |
| Úchytná patka (noha × hloubka, výška) | 65 × 84 mm, 40,5 mm; 2× Ø 3,8 | 65 × 84 mm, 40,5 mm; 2× Ø 3,8 | 65 × 84 mm, 40,5 mm; 2× Ø 3,8 |
| Montážní otvory Ø 3,8 (spodní patka / stojina / horní patka) | 2× / 3× / 2× (celkem 7×) | 2× / 3× / 2× (celkem 7×) | 2× / 3× / 2× (celkem 7×) |
| Hmotnost výrobku včetně spojovacího materiálu | 1,18 kg | 1,90 kg | 3,33 kg |
| Spojovací materiál | 7× VRUT-XDrive-F-DP 10g×19 (všechny přibaleny v krabičce K2) | 7× VRUT-XDrive-F-DP 10g×19 (všechny přibaleny v krabičce K2) | 7× VRUT-XDrive-F-DP 10g×19 (všechny přibaleny v krabičce K2) |
Ocel S350GD, povrchová ochrana Z275, profily řady C89 (fixní) a C85 (teleskopický). Hodnoty z technických listů výrobků VÝROBNY SKYMAX, dokumentace zmrazena 6. 9. 2026. Statické posouzení profilů se doplní.
Co k profilu patří
Ke každé velikosti profilu je vedená úplná dokumentace. Část je veřejná, zbytek předáváme s dodávkou nebo na vyžádání k projektu.
Pošlete nám projektovou dokumentaci nebo rozměry otvorů a napojení. Navrhneme, kde profily VARYX WALL PROFIL použít, a připravíme řešení pro konkrétní objekt.
